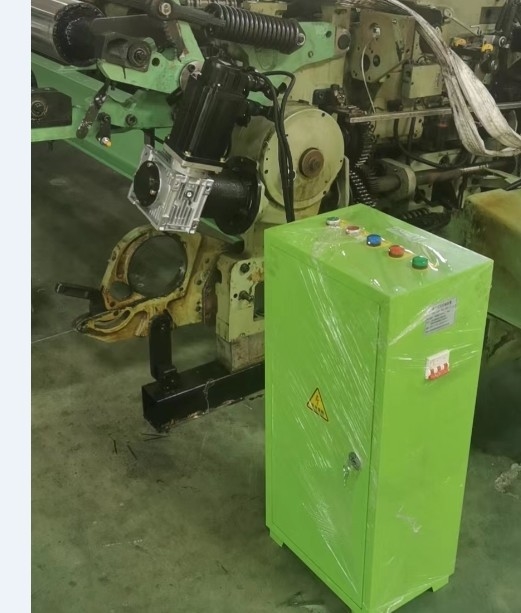

Инструкции по модификации тележного станка шаттла с электронным передачей варпа

Многие ткацкие машины, особенно старые шаттловые ткацкие станки, используют механическое варп-кормление, которое имеет много недостатков, таких как нестабильное варп-кормление во время работы;Периодическая передача варпа подвержена поперечным и свободным следам движения.; чрезмерное изнашивание механических дисков трения; недостатки, такие как трудоемкость, трудоемкость и неэффективность.которые принесли хорошие результатыЭлектронная система доставки, производимая этим модифицирующим типом, доказала, что имеет очень хороший эффект улучшения благодаря длительному использованию и многолетнему опыту многих производителей.Конкретное объяснение таково::

Во-первых, структурный состав

1Двигатель, сервосистема, сервопривод.

2Электрический источник питания и блок управления: специальная электрическая схема поддержки программного управления.

3 редуктор, соединительный вал, соединительный рукав, монтажный фланц, соединение с шпалером, синхронное приводное колесо и другие принадлежности (в зависимости от фактических потребностей ткацкого станка).

4Электрическая контрольная коробка, соединительные кабели, розетки, датчики и т.д.

Во-вторых, функциональное описание

1Функция ручного затягивания и ослабления.

2Функция защиты от напряжения.

Во время процесса ткачества кодирование и позиционирование могут автоматически отслеживать скорость ткачества и поддерживать стабильное варп-напряжение.

4Выключить тормозную функцию.

Замена ткацкого вала удобна и быстрая.

В-третьих, принцип работы системы контроля

1Традиционная механическая доставка варп достигается посредством передачи связей и валов.и остановился, когда напряжение низкоеКогда ткацкая машина производит различные ткани, необходимо регулировать механические параметры устройства питания варп, чтобы адаптироваться к различным напряжениям различных варп прядей.

2Новая модифицированная электронная передача варпа использует независимый сервомотор переменного тока в качестве источника питания и датчик напряжения для обнаружения напряжения варповой пряжи.Когда напряжение больше целевого значения, панель управления вычисляет и управляет сервомотором для доставки пряжи, уменьшая напряжение; когда напряжение меньше целевого значения,Управляющая плата управляет сервомотором для увеличения скорости прохода и увеличения напряженияТаким образом, он может обеспечить горизонтальное напряжение пряжи во время процесса ткачества. Он может автоматически регулировать целевое напряжение, необходимое для разных тканей.Система управления направлена на управление варп-напряжением., основанный на фактическом напряжении варпа и соотношении передачи питания варпа и непосредственно управляемый сервомотором варпа,для достижения устойчивого напряжения и плавной скорости подачи во время процесса ткачества.

В этой системе датчик варп-напряжения собирает данные и отправляет их на дифференциальную обработку усиления, чтобы обеспечить высокую эффективность сигнала против помех;Провести тысячи проб процесса сигналов напряжения в течение одного цикла шпинделя и обеспечить точность сбора напряжения; Система получает угол шпинделя через фотоэлектрический кодер и определяет, начинать или останавливать машину на основе рабочего сигнала ткацкого станка..Во время обычного процесса ткачества система работает в автоматическом режиме, используя три параметра: всеобъемлющее варп-напряжение, базовые параметры процесса основной машины и главный сигнал управления.После работы с продвинутым контролем, он выводит импульсы управления, чтобы контролировать скорость работы сервомоторов.

Развитие снаряженной ткани

Проектильная ткань - это ткань, которая использует лопатку или снаряд для ввода тканей в сарай.Скорость вставки вплетения до 1100 м/мин, а ткацкий станк P7200 может достигать 1200 м/мин. Он обладает сильной адаптивностью к различным тканям, может ткать различные пряди и широкие ткани, и имеет низкий шум машины.Есть серия снарядов для изготовления снарядов., PS,Tw11,PU,P7100,P7200;P7150;P7300, с рабочей шириной 220 см ~ 545 см, которые разделены на монохромные и многоцветные, и могут использоваться для ткачества чистых и смешанных тканей, таких как хлопок,шерсть и химические волокнаПри наличии механизма открывания Dobby и Jacquard можно ткать малые и большие узлы тканей.и качество ткани отличноеВ 1933 году немец Р. Ротман впервые предложил вставку снаряда. В 1934 году швейцарская компания Sulzer разработала снарядочный стан.Швейцарские компании Sulzer и Ruti впервые ввели его в промышленное производство..

Проектильные ткацкие станки применяются в различных отраслях промышленности, таких как хлопок и шерсть, шелк, полотенца, грубые материалы, строительство, сетка, геотекстиль и промышленная ткань.
